Medidor de índice de refração

Clique nas imagens para ampliar

ANÁLISE DE LUZ REFRATADA E REFLETIDA

A velocidade da luz é a principal característica quando se trata do medidor de índice de refração, sem ela não é possível identificar a quantidade de luz refratada e refletida. De acordo com o meio onde ela se propaga, as suas características se alteram. Se estiver no vácuo (c), por exemplo, a velocidade da luz (v) será de aproximadamente c = 3.10^8 m/s. Em qualquer outro meio (vidro, água, etc) essa velocidade será menor, sendo assim, o índice de refração (n) deverá ser maior que 1, visto que no vácuo, a luz possui a maior velocidade possível, sendo n = 1. Assim, obtém-se o índice de refração absoluto através da fórmula: n = c / v.

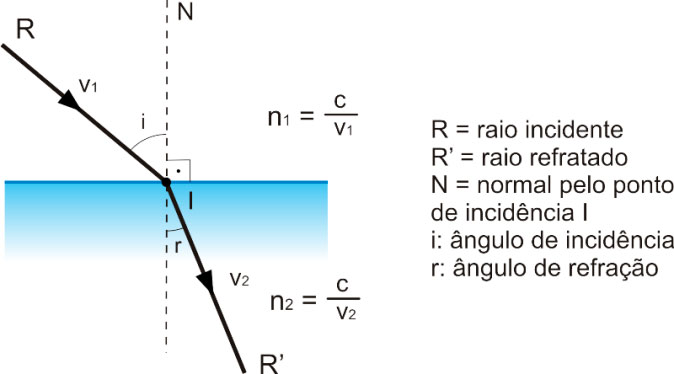

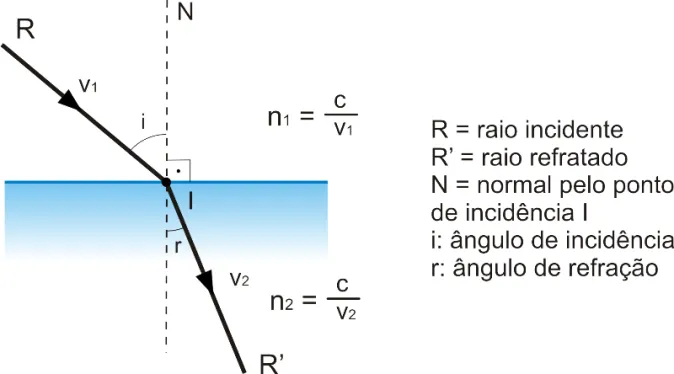

Ao passar obliquamente sobre uma superfície que altere o seu meio, a luz incidente passa a ser refratada pelo material, tendo a sua velocidade alterada. A razão entre a velocidade da luz no meio 1 e no meio 2 é chamada de índice de refração relativo. Passa-se a ser lida através da fórmula matemática: n21 = v1 / v2.

O medidor de índice de refração indica a pureza/concentração de sólidos solúveis e a caracterização e identificação de líquidos. A Braseq trabalha com o medidor de índice de refração da marca Electron Machine Corporation, fornecendo modelos de bancada e de processo (on-line). Estes refratômetros são regulamentados pela Black Liquor Recovery Boiler Advisory Committee (BLRBAC), o que garante a qualidade e confiabilidade do medidor de índice de refração.

MAIS INFORMAÇÕES SOBRE MEDIDOR DE ÍNDICE DE REFRAÇÃO

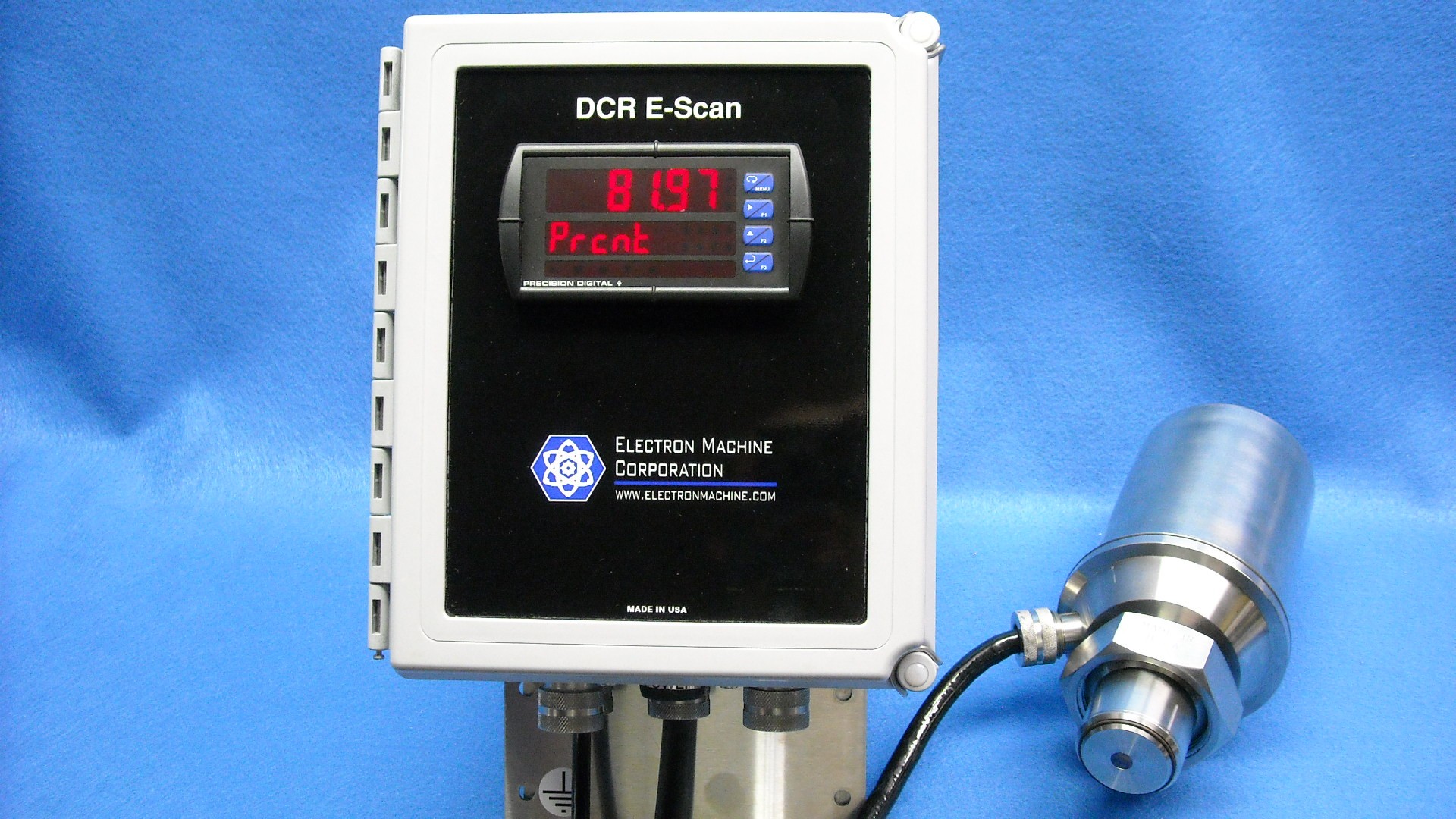

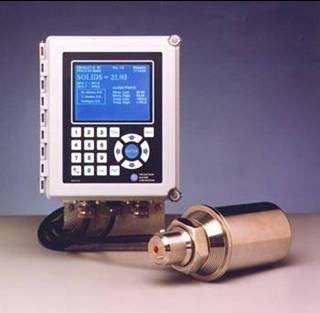

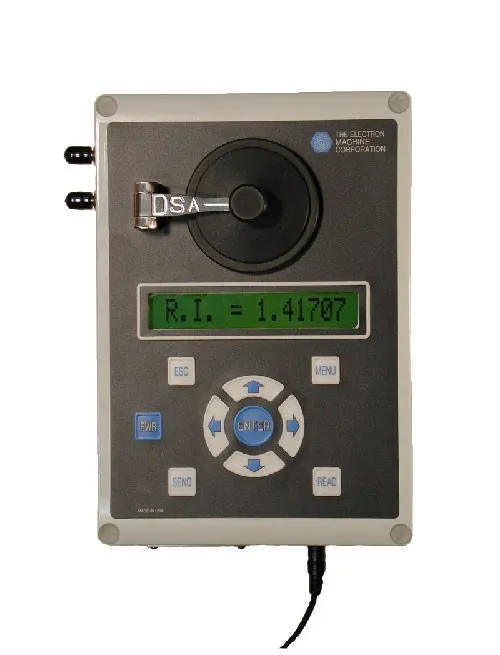

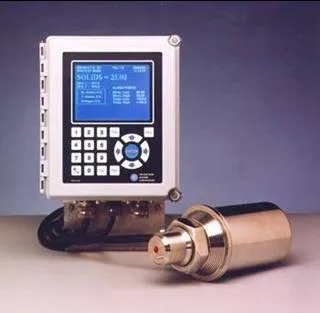

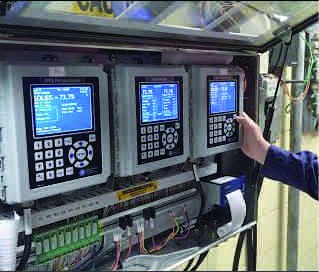

Para medições em bancada possui-se o modelo DSA E-SCAN, que realiza leituras em líquidos claros, opacos e com sólidos suspensos. Para monitoramento on-line, o modelo MPR-E-SCAN possibilita o controle de fluidos em processo através da medição contínua do índice de refração e indicação de parâmetros como concentração ou porcentagem de sólidos dissolvidos- brix. Não sofre interferência de cor ou turbidez do meio, assim como a presença de bolhas ou sólidos em suspensão. Ambos os equipamentos apresentam tempo de resposta igual a 250 mili-segundos, além de indicar a leitura direta da variável a ser controlada, temperatura de processo e alarmes. Existe a opção de instalação de válvula de conexão para o medidor de índice de refração de processo, permitindo a retirada da cabeça sensora, sem a necessidade de parar o processo produtivo.

O medidor de índice de refração Electron Machine trabalha com o princípio de medição do ângulo crítico, incidindo energia radiada do LED, que por sua vez, atravessa a superfície do prisma, sendo refletido para o processo. A luz alcança a interface do prisma a interceptando em uma série de ângulos, conferindo ao processo o ângulo crítico da medição; quando a luz cruza a interface em um ângulo maior do que o ângulo crítico, ele é refratado para a solução; quando cruza em um ângulo menor, ele é refletido do espelho para o prisma e depois é escaneado pelo CCD linear array (matriz de diodos com 2592 pixels, que converte energia luminosa em energia elétrica). O CCD é responsável por enviar o sinal de 4 a 20mA ou de 0 a 10V; a sensibilização do CCD é proporcional à variável de processo. O medidor de índice de refração realiza leituras nas unidades: °Brix, % de sólidos, °Baumé, etc.

A Braseq é autorizada e qualificada a fornecer o medidor de índice de refração conta com técnicos treinados e profissionais do atendimento comercial, aptos a dar o melhor suporte aos clientes parceiros.
