CONTROLE DE ESPESSURA DE SUBSTRATOS COM PRESENÇA DE

CORROSÃO E EROSÃO

Medidor de espessura de corrosão por ultrassom, dentre os problemas mais comuns existentes na indústria de metais, encontram-se os mecanismos de erosão e de corrosão, que independem de toda tecnologia e controle de qualidade que são envolvidos na produção destes materiais.

A erosão é o processo onde um revestimento ou substrato sofre desgaste gerado por atrito, resultante de uma interação mecânica repetitiva. As causas típicas da erosão incluem cavitação, impacto por partículas líquidas ou sólidas e movimento contra superfícies.

Já a corrosão é o mecanismo que ocorre quando há alterações químicas no substrato, a partir de interação com o meio, e a resultante desta interação é o desgaste físico da peça. Nos metais, atribui-se frequentemente ao processo de oxidação, a deterioração das superfícies.

A IMPORTÂNCIA DO MEDIDOR DE ESPESSURA DE CORROSÃO POR ULTRASSOM

Existe uma grande preocupação concernente aos desgastes superficiais e totais de peças metálicas, considerando superfícies de navios, entende-se que as mesmas apresentam um risco significativo de insuficiência catastrófica quando há corrosão ou erosão detectada. Ao considerar o caso de uma lâmina de hélices de aviões ou helicópteros que tenham sofrido desgaste ou dano por erosão ou corrosão, o impacto provável será a diminuição da sua eficiência, traduzindo-se diretamente para uma diminuição da potência e um aumento da turbulência (vibração), resultando na diminuição da velocidade máxima e num aumento no consumo de combustível, ou seja, há um risco físico e monetário envolvido nestes mecanismos de desgastes de peças.

Além da necessidade nos reparos destes danos, precede a importância de quantificá-los e com este objetivo, a Defelsko, empresa norte americana, com “know how” de mais de 50 anos, apresenta uma solução para este problema, o medidor de espessura de corrosão por ultrassom PosiTector UTG, ideal para medir estes efeitos de corrosão e erosão de tanques, tubos ou outras estruturas onde o acesso é restrito a apenas um dos lados da peça.

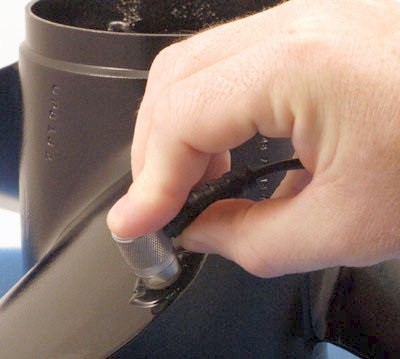

A tecnologia usada no medidor de espessura de corrosão por ultrassom, PosiTector UTG, foi desenvolvida para aplicação em substratos metálicos e não metálicos, objetivando garantir uma avaliação precisa e não destrutiva do substrato. Neste princípio de medição, a sonda do medidor de espessura de corrosão por ultrassom funciona como um transdutor que enviará um pulso ultrassônico capaz de atravessar o substrato e retornar ao transdutor, onde é convertido em sinal elétrico de alta frequência.

Este “eco” de onda é digitalizado para determinar a espessura do substrato.

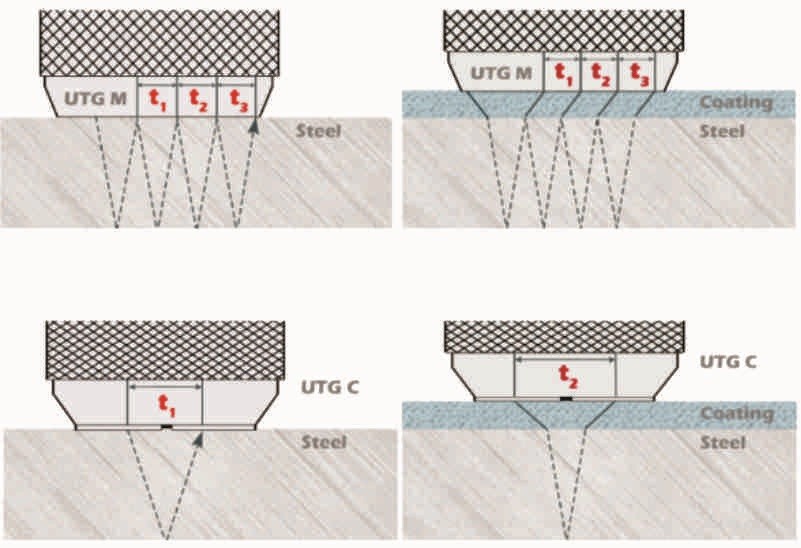

Os modelos de medidor de espessura de corrosão por ultrassom disponíveis para estas aplicações são o PosiTector UTG C e o PosiTector UTG M, que, basicamente, diferem na quantidade de “ecos” de onda captados pelas sondas. No primeiro modelo, o resultado apresentado pelo instrumento, deve considerar a subtração da espessura do revestimento constante em algumas peças analisadas, enquanto que o segundo modelo de medidor de espessura de corrosão por ultrassom receberá três “ecos” de onda, e desta forma, o próprio instrumento desconsidera a espessura do revestimento aplicado na peça, quantificando apenas a espessura do substrato, podendo monitorar os efeitos de corrosão e erosão nas peças.

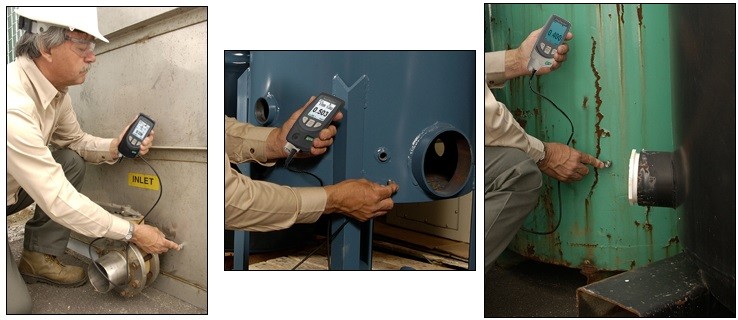

Um medidor de espessura de corrosão por ultrassom facilita a rápida verificação da espessura de grandes estruturas metálicas e não metálicas em pequenos intervalos de medição. Este método de avaliação minimiza as preocupações relacionadas à segurança, assegurando a conformidade e integridade dos substratos e a redução na frequência de grandes reparos e consequentemente, redução de custos.

Além da análise dos efeitos da corrosão e da erosão, o medidor de espessura de corrosão por ultrassom é frequentemente usados na medição da espessura de paredes para detecção de rachaduras.
